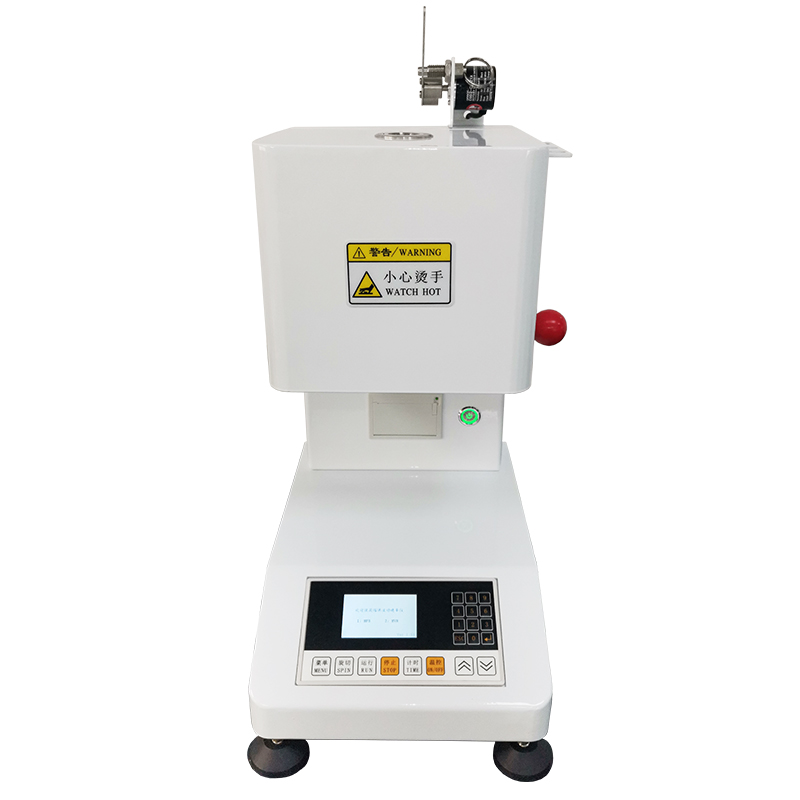

熔融指数仪AR-3682M-BA是按GB3682的试验方法测定塑性高聚物在高温下流动性能的仪器，用于聚乙烯、聚丙烯、聚甲醛、ABS 树脂、聚碳酸酯、尼龙、氟塑料等高聚物在高温下熔体流动速率的测定。适用于工厂企业及科研单位的生产和研究之中。

熔融指数仪AR-3682M-BA是一种挤出塑料计。它是在规定温度条件下，用高温加热炉使被测物达到熔融状态。这种熔融状态的被测物，在规定的砝码的负荷重力下通过一定直径的小孔进行挤出试验。在工业企业的塑料生产中及科研单位的研究中，经常用“熔体流动速率”来表示高分子材料在熔融状态下的流动性、粘度等物理性能。所谓熔融指数就是指挤出物各段试样的平均重量折算为10分钟的挤出量。

熔融指数仪AR-3682M-BA的使用方法：
（1）装入口模：从料筒的上端口装入口模，并用装料杆将其压到与口模挡板接触为止
（2）将活塞杆（组合件）从料筒的上端口放入料筒中。
（3）插上电源插头，打开电源开关，电源指示灯亮。在测试界面设定测试温度、取样时间间隔、取样次数、加载负荷。按“ON/OFF”键，仪器开始升温，当温度稳定到设定值后，恒温至少15分钟。
（4）恒温15分钟后，带上准备好的手套（防止烫伤）取出活塞杆，将事先准备好的试样用漏斗和装料杆逐次装入并压实在料筒中，全过程要在1分钟内完成。然后将活塞重新放入料筒中，按下“TIME”倒计时5分钟后，即可把标准规定的试验负荷加到活塞上。
（5）试样的切取。设定详见前面自动或手动方式的说明。
A、自动刮料：将接料盘放在出料口下方，当活塞杆下降到其上的下环形标记与导套的上表面相平时，按“RUN”键，切料装置按所设定次数及取样时间间隔自动切料。
B、手动刮料：将接料盘放在出料口下方，将取样方式设定为手动刮料，当活塞杆下降到其上的下环形标记与导套的上表面相平时，按“SPIN”键，旋转手动旋钮刮料（取样应在活塞杆上的上下环形标记之间进行）。
（6）结果计算：选取3-5个无气泡样条，冷却后，置于天平上，分别称其质量（天平，准确至0.001g），取其平均值，在试验主页输入平均值按“   ”键，仪器自动计算出熔体流动速率值并在界面主页显示出来。选择到打印结果，打印试验报告。至此，试验完毕。
（7）试验后，应进行清理工作，步骤如下：
a.待料筒内的料全部挤出后，带上准备好的手套（防止烫伤） 取下砝码和活塞杆，并把活塞杆清洗干净。
b.把联接口模挡板的手柄向外拉出，用装料杆顶出口模，用口模清理棒清理口模孔里的试验料，再用纱布条在小孔内往复擦拭，直到干净为止。同时把装料杆清洗干净。
c.用洁净的白纱布，绕在料筒清洗杆上，趁热擦拭料筒，擦干净为止。
（8）仪器不使用时，关闭仪器电源，拔下电源插头。
